Öne Çıkan Özellikler
Neden Onlock Link 1?
Kompakt
90 × 90 × 20 mm; tekil noktaya yakın montaj.
1 kilit çıkışı
Turnike, kayar kapı veya tekil geçiş noktası.
Master-slave zincir
ON-S arkasında 16 adede kadar sıralanır.
Esnek tetikleme
12V tetik; röle ile kuru kontak dönüşümü.
Port & Bağlantı
Her bağlantı yerli yerinde.
- 4-pin vidalı terminal
3,81 mm, kontrolcü / zincir hattı.
- JST-XH kilit çıkışı
12V tetik (1 kilit).
- 2/3-pin JST
Yardımcı çıkış (sensör/LED, rezerve).
- Rotary DIP switch
Fiziksel adresleme.
Teknik Özellikler
Datasheet özeti.
Genel
- Kategori
- Kilit kontrol ünitesi · 1 kilit
- Kasa
- ABS, pano içi montaj
- Çalışma sıcaklığı
- −25 °C ~ +65 °C
Elektriksel
- Besleme
- Zincir hattından (4-pin terminal)
- Bekleme akımı
- 60 mA
- Dinamik akım
- 200–3000 mA (yük bağımlı)
Bağlantı
- Zincir
- 4-pin 3,81 mm vidalı terminal
- Kilit çıkışı
- 1× JST-XH (12V tetik)
- Adresleme
- Rotary DIP switch
Mekanik
- Boyut
- 90 × 90 × 20 mm
Sistemde Yeri
Birlikte çalışır.

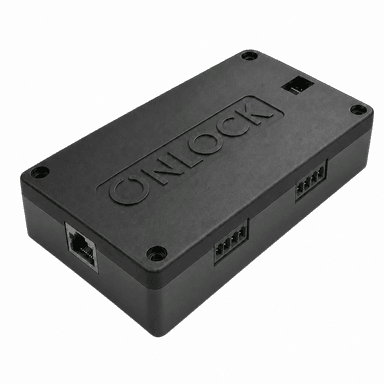

ON-S'ye bağlanır. 16 üniteye kadar master-slave zincir.
